¿Cuáles son los diferentes tipos de conexiones de acero?

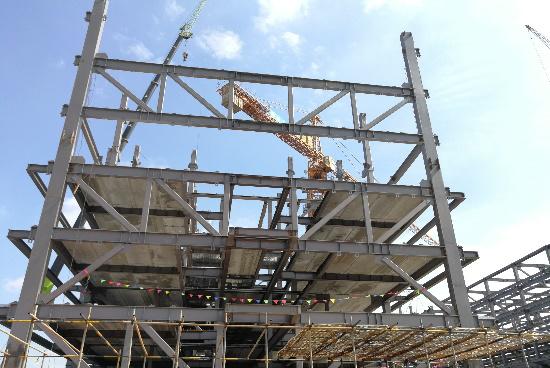

Las conexiones son elementos estructurales que se utilizan para unir diferentes miembros de una estructura de acero estructural. La estructura de acero es un conjunto de diferentes miembros, como "vigas, columnas", que están conectados entre sí, generalmente en los extremos de los miembros mediante sujetadores, de modo que muestra una sola unidad compuesta.

Componentes de conexión

• Pernos
• Soldar
• Placas de conexión
• Ángulos de conexión

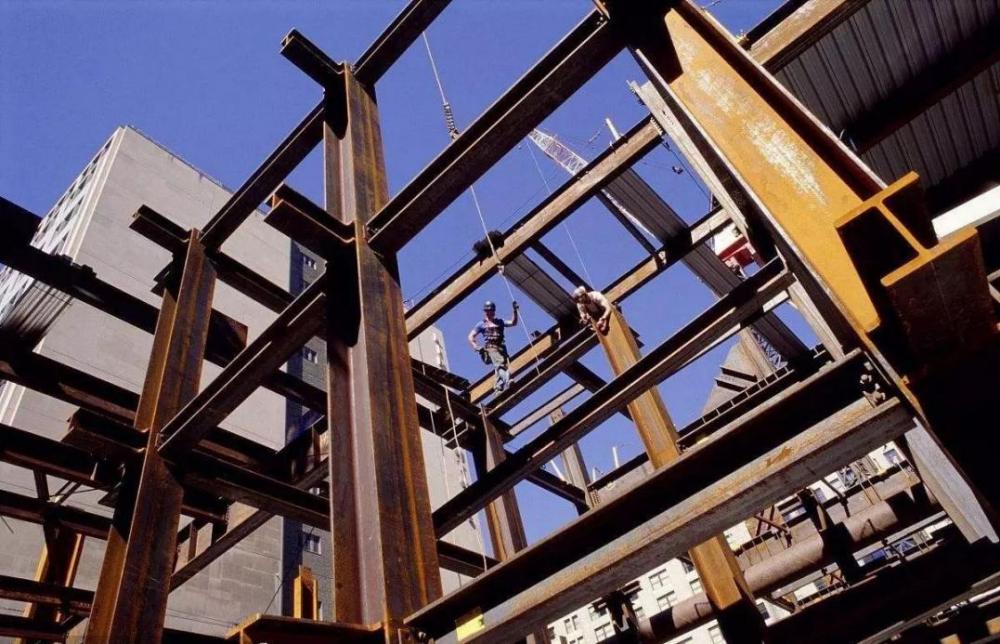

Conexiones en estructuras de acero.

·Conexiones remachadas

¿Has visto puentes, trenes, calderas, aviones o estructuras enormes que se mantienen unidas mediante una estructura en forma de botón? Bueno, ese botón se llama Remache. Las juntas remachadas son un tipo de sujetador mecánico que se utiliza para unir dos o más piezas de material. Consisten en una serie de remaches, que se insertan a través de orificios en el material y luego se deforman o "colocan" en su lugar para crear una unión segura.

Un remache es una varilla circular que se utiliza para conectar dos estructuras de chapa metálica, ya que las uniones formadas a partir de estas varillas de acero dulce o cobre son más fuertes que las uniones soldadas y ofrecen un montaje más rápido.

Fig 1: Estructura del remache

En términos simples, una junta remachada es un tipo permanente de sujetador que se utiliza para unir placas de metal o secciones de acero laminado. Estas juntas se utilizan ampliamente en estructuras de acero u obras estructurales como puentes, vigas de techo y en recipientes a presión como tanques de almacenamiento y calderas.

·Conexiones atornilladas

La unión atornillada se encuentra entre las uniones roscadas más comunes. Son un medio principal de transferencia de carga en componentes de máquinas. Los elementos principales de una unión atornillada son un sujetador roscado y una tuerca que evita que el perno se afloje.

Las uniones atornilladas se utilizan ampliamente en la construcción y el diseño de máquinas como medio para unir piezas. Este tipo de unión se compone de un sujetador con rosca macho, como un perno, y una rosca hembra correspondiente que asegura otras partes en su lugar. Las juntas de tensión y las juntas de corte son los dos tipos principales de diseños de juntas atornilladas. Si bien también son comunes otros métodos de unión, como soldadura, remachado, adhesivos, ajustes a presión, pasadores y llaves, las uniones atornilladas se utilizan con frecuencia para conectar materiales y formar estructuras mecánicas. Básicamente, una unión atornillada es una combinación de un sujetador y una tuerca, siendo un ejemplo típico un perno largo y una tuerca.

Las juntas atornilladas se definen como juntas separables que se utilizan para mantener juntas las piezas de una máquina mediante fijación roscada, es decir, perno y tuerca. Dado que estas juntas son del tipo no permanente, los miembros se pueden desmontar para mantenimiento, inspección y reemplazo sin riesgo de dañar los componentes individuales.

Las uniones atornilladas son significativamente superiores a las uniones permanentes como soldaduras y remaches, que causan daños a los componentes cuando se desmontan. Las aplicaciones incluyen la unión de dos piezas que deben desmontarse de vez en cuando.

Las uniones atornilladas se componen principalmente de dos partes. Es una combinación de sujetador y tuerca. Consiste en un perno largo con una tuerca. El perno se inserta en el orificio pretaladrado en los componentes y luego se aprieta la tuerca en la rosca correspondiente del perno. Una conexión atornillada es el término colectivo para el perno y la tuerca.

Las roscas se crean creando una ranura helicoidal en el exterior de un eje u orificio circular. Existe una amplia gama de entornos operativos y usos para las uniones atornilladas. Existen dimensiones estándar establecidas para todos estos tipos diferentes. Esto asegura que las uniones atornilladas sean intercambiables para diferentes marcas.

Figura 1: Diagrama de unión atornillada

·Conexiones soldadas

TIPOS DE CONEXIONES SOLDADAS

Los tipos básicos de uniones soldadas se pueden clasificar según los tipos de soldaduras, posición de las soldaduras y tipo de unión.

1. Según el tipo de soldadura

Según el tipo de soldadura, las soldaduras se pueden clasificar en soldadura de filete, soldadura de ranura (o soldadura a tope), soldadura de tapón, soldadura de ranura, soldadura por puntos, etc. En la Figura 15 se muestran varios tipos de soldaduras.

1.1. Soldaduras de ranura (soldaduras a tope)

Las soldaduras de ranura (soldaduras a tope) y de filete se proporcionan cuando los miembros que se van a unir están alineados. Las soldaduras de ranura son más costosas ya que requieren preparación de los bordes. Las soldaduras de ranura se pueden emplear de forma segura en miembros muy estresados. Se proporcionan soldaduras a tope cuadradas hasta un espesor de placa de 8 mm únicamente. En la Figura 16 se muestran varios tipos de soldaduras a tope.

1.2. soldaduras de filete

Las soldaduras de filete se proporcionan cuando dos miembros a unir están en planos diferentes. Dado que esta situación ocurre con mayor frecuencia, las soldaduras en ángulo son más comunes que las soldaduras a tope. Las soldaduras de filete son más fáciles de realizar ya que requieren menos preparación de la superficie. Sin embargo, no son tan fuertes como las soldaduras de ranura y provocan concentración de tensiones. Las soldaduras de filete se prefieren en miembros ligeramente estresados ​​donde la rigidez en lugar de la resistencia gobierna el diseño. Los distintos tipos de soldaduras de filete se muestran en la Figura 17.

1.3. Soldaduras de ranura y tapón

Las soldaduras de ranura y tapón se utilizan para complementar las soldaduras de filete cuando no se puede lograr la longitud requerida de soldadura de filete.

2. Basado en la posición de la soldadura.

Según la posición de la soldadura, las soldaduras se pueden clasificar en soldadura plana, soldadura horizontal, soldadura vertical, soldadura elevada, etc.

Según el tipo de articulaciones.

Según el tipo de juntas, las soldaduras se pueden clasificar en juntas soldadas a tope, juntas soldadas a solape, juntas soldadas en T y juntas soldadas en esquina.

·Conexiones soldadas con pernos
